【今日话题】浅谈管桁架加工工程吊点的选择

管桁架加工工程凭借优良的使用性能，被越来越广泛的使用，在建筑中所占的比例越来越大，工业厂房、汽车等行业设备平台生产线、物流仓储、公共建筑体育馆、商务会所、高铁站台、地铁站台、高层商务楼等得到广泛应用。那么大家对该类工程有多少的了解呢？接下来就为大家详细介绍一下管桁架加工工程吊点的选择办法都有哪些。

一、典型管桁架加工工程介绍

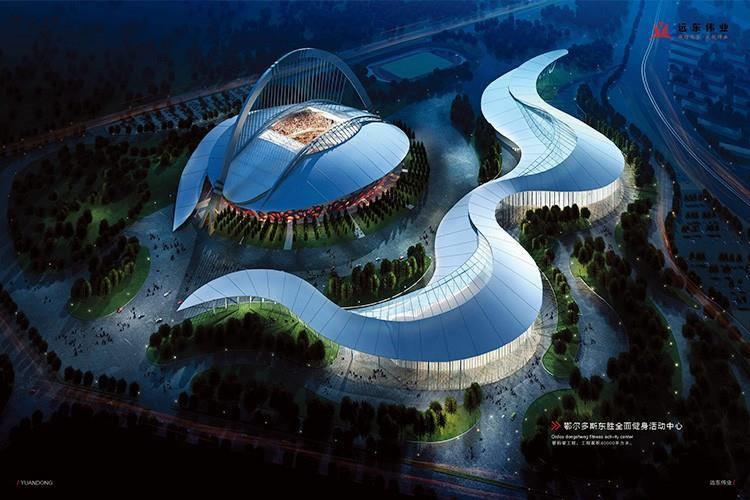

体育场钢结构屋盖工程有各种不同种类的钢桁架需要吊装，由于篇幅有限，故本文选取一个具有代表性的，且吊装难度较大的钢桁架进行吊点选择的研究，并进行强度、刚度验算，对其他规格的钢桁架吊装也有一些参考价值。经过比较，选取了位于体育场短向钢屋盖的管桁架进行吊点选择的研究，起吊管桁架约高11m，宽1m，长约42.75m，重约17t。管桁架上弦杆采用，下弦杆采用，腹杆采用，上弦斜杆、连杆均采用，所有杆件均为热轧无缝钢管，采用轴向受压构件的界面类型为a类。

二、管桁架加工吊点选择

管桁架加工采用四吊点起吊，由于需计算出管桁架不同吊点下的能量，在ANSYS有限元软件中，设置管桁架构件的单元类型为beam4。吊点布置在上弦，以管桁架折现为界，将上弦节点分成两组，管桁架左侧为一组，管桁架右侧为一组，共计100种组合计算。

三、管桁架加工吊装验算

采用上文求得的较佳吊点，在ANSYS有限元软件中建立管桁架起吊验算计算模型，在计算模型中杆件采用Link8空间杆单元模拟，吊索采用只受拉不受压的Link10单元模拟，节点引起的结构自重1.1倍增大系数，并考虑1.3倍动力系数。

管桁架吊装单元较大拉应力出现在腹杆上，应力值为22.5N/mm2，小于钢材抗拉强度设计值310N/mm2；杆件较大压应力出现在腹杆上，应力值为21.1N/mm2，小于钢材抗压强度设计值310N/mm2。杆件较大轴压力计算值为116.5N/mm2，小于所有类型杆件的稳定承载力不利设计值。管桁架加工吊装的较大竖向位移出现在下弦杆跨中节点，位移值为30.1mm，小于结构允许的较大挠度，及跨度的1/400（106.9mm）。

本篇文章向大家详细介绍了管桁架加工工程吊点的选择办法，向大家简单介绍了典型工程介绍、管桁架吊点的选择以及管桁架吊装验算这三个方面的知识，如果大家还有疑惑的地方想要了解，欢迎大家及时关注我们的文章更新，方便大家及时获取更多相关消息。
